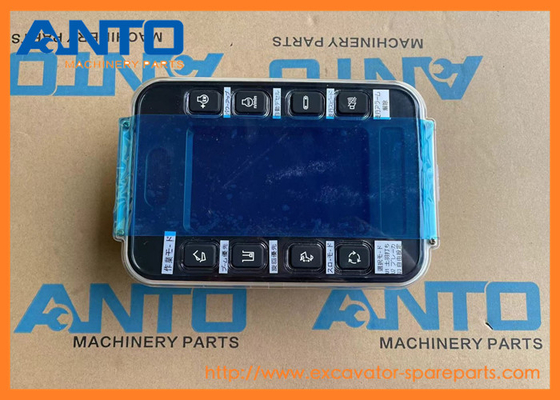

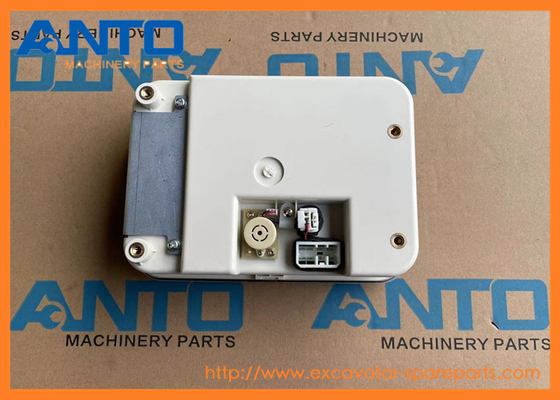

151-9385 106-0172 1519385 1060172 모니터 GP 운영자 C A T 발굴기 320B E320B 330B E325B

• 151-9385 106-0172 1519385 1060172 모니터 GP-OPERATOR CAT 굴삭기 320B E320B 330B E325B에 적합

• 사양

• 적용 가능한 모델

311B, 312B L, 315B L, 317B LN, 318B, 320B, 320B FM LL, 321B, 322B L, 322B LN, 325B, 325B L, 330B L, 345B, 345B II, 345B II MH, 345B L, 비, W330B , W345B II 고양이

휠 굴삭기 : M325B,W330B,W345BII

• 다이어그램 부품 목록

  위치	부품 번호	수량	부품명	코멘트
  1	128-7337	[1]	하네스 AS-CAB(상단)
  	102-8804	[1]	키트-리셉터클(4핀)
  			(리셉터클 및 웨지 포함)
  	155-2255	[1]	키트 연결 플러그(12핀)
  			(플러그 AS, 웨지 및 인터페이스 씰 포함)
  	6T-6505	[1]	하우징-리셉터클(블레이드, 포지티브 잠금 장치)
  2	9D-7303	[1]	그로밋
  삼	162-7755Y	[2]	램프 GP-DOME(24볼트)
  4	9X-2121	[2]	스크류 팬 헤드(8-18X0.5-IN)
  5	8L-8413	[7]	스트랩 케이블(흰색)
  6	5P-0715E		호스 (460-CM)
  7	4D-3100	[2]	그로밋
  8	128-7336	[1]	하네스 AS-CAB(하부)
  	155-2274	[1]	키트 연결 플러그(6핀)
  	155-2265	[1]	키트 연결 플러그(8핀)
  			(각 연결 플러그 키트에는 플러그 AS, 웨지 및 인터페이스 씰이 포함되어 있습니다)
  	102-8805	[1]	키트-리셉터클(6핀)
  			(각 콘센트에는 콘센트 및 웨지가 포함되어 있습니다)
  	102-8806	[2]	키트-리셉터클(8핀)
  	6T-8047	[2]	하우징-리셉터클
  9	8R-6111	[1]	케이블 AS-동축
  10	031-9195	[삼]	클립
  11	112-3543	[1]	변환기
  12	9X-2038	[13]	세탁기(7X19X2-MM THK)
  13	9X-2042M	[11]	스크류 트러스 헤드(M6X1X12-MM)
  14	228-1617	[1]	까치발
  15	130-2792M	[2]	나사(M6X1X16-MM)
  16	6V-7419	[1]	블레이드 AS-와이퍼(700-MM)
  17	126-3705	[1]	ARM-WINDOW 와이퍼
  18	130-2207	[1]	씌우다
  19	130-8377	[1]	씌우다
  20	130-2206	[1]	씌우다
  21	130-4832	[4]	나사(8-18X10-MM)
  22	134-7394	[1]	지원 모니터
  23	9W-0335	[1]	라이터형 시가(24볼트)
  24	128-2162	[1]	센서 GP-라이트(태양)
  25	137-7186	[1]	커버 모니터
  26	8Y-5746	[1]	재떨이
  27	156-6346E	[1]	호스
  28	134-7395	[1]	커버 모니터
  29	5C-2890M	[4]	너트(M6X1-THD)
  30	9W-1494	[1]	키트 서비스 미터(24볼트)
  31	110-7817	[1]	루버 AS
  32	127-9838	[1]	GP-WASHER &와이퍼
  33	4B-4276	[4]	세탁기(7X16X1.6-MM THK)
  34	130-8361	[1]	까치발
  35	147-7982 싸이	[1]	모터 GP-WINDOW 와이퍼(상부)
  36	9X-8256	[삼]	세탁기(6.6X12X2-MMTHK)
  37	7X-2535M	[1]	볼트(M6X1X60-MM)
  38	8G-1151	[2]	커넥터-호스
  39	101-0742 와이	[1]	와이퍼 피벗 GP
  40	130-2794	[1]	그로밋
  41	5C-9553엠	[4]	볼트(M6X1X16-MM)
  42	151-9385	[1]	모니터 GP-오퍼레이터
  		[1]	키트 백업 알람
  	171-2655	[1]	씌우다
  43	6D-6146	[2]	나사 기계(10-32X1.25-IN)
  44	4V-4164	[4]	부싱 터미널
  45	9F-8125	[6]	잠금장치
  46	4B-2048	[4]	너트(10-32-THD)
  47	130-2793	[2]	그로밋
  48	8T-4122	[8]	세탁기-단단함(17X32X3.5-MM THK)
  49	7X-2553M	[4]	볼트(M16X2X40-MM)
  50	2D-9535	[2]	그로밋
  51	130-2211	[2]	하네스 AS-조명(투광등)
  			(각각 포함됨)
  	9W-1795	[1]	신병
  52	133-6015	[1]	브래킷(RH)
  53	133-6014	[1]	브래킷(LH)
  54	126-7487 와이	[2]	램프 GP-FLOOD(24볼트)
  55	6T-7695	[2]	스피커 AS-라디오
  56	8T-4180M	[8]	나사기계 (M5X0.8X20-MM)
  57	8T-4190M	[4]	볼트(M16X2X25-MM)
  58	8E-1118	[1]	안테나 그대로
  	씨		이전 유형에서 변경
  	이자형		센티미터 단위로 주문하세요
  	중		미터법 부분
  	아르 자형		재생산된 부품을 사용할 수 있음
  	와이		별도의 일러스트레이션



• CA T 기계에 적합한 더 많은 다른 모니터

• 우리가 공급할 수 있는 기타 부품.

1 유압 부품 : 유압 펌프, 메인 밸브, 유압 실린더, 최종 드라이브, 주행 모터, 스윙 기계, 스윙 모터 등

2 엔진 부품 : 엔진 조립체, 피스톤, 피스톤 링, 실린더 블록, 실린더 헤드, 크랭크 샤프트, 터보 차저, 연료 분사 펌프, 시동 모터 및 발전기 등

3 차대 부품: 트랙 롤러, 캐리어 롤러, 트랙 링크, 트랙 슈, 스프로킷, 아이들러 및 아이들러 쿠션 등

4개의 운전실 부품: 운전실, 와이어링 하니스, 모니터, 컨트롤러, 시트, 도어 등

5개의 냉각 부품: 라디에이터, 에어컨, 압축기, 애프터 쿨러 등

6 기타 부품: 서비스 키트, 스윙 서클, 엔진 후드, 스윙 조인트, 연료 탱크, 필터, 붐, 암, 버킷 등

• 포장 및 배송

포장 세부사항:

1. 주문에 따라 예비 부품을 오일 페이퍼로 하나씩 포장합니다.

2. 작은 판지 상자에 하나씩 넣으십시오.

3. 포장된 작은 상자를 더 큰 상자에 하나씩 넣으세요.

4. 특히 해상 운송의 경우 필요한 경우 더 큰 상자를 나무 상자에 넣으십시오.

5. 상품은 내부에 기름 종이와 비닐 봉투로 포장됩니다.

6. 나무 패키지를 사용합니다.

7. 우리는 패키지에 대한 맞춤형 수요를 지원합니다.

항구: 황푸

리드 타임 : 지불을받은 후 2 일 이내.

배송: 신속 배송(FedEx/DHL/TNT/UPS), 항공 화물, 트럭, 해상.

• 보증

1. 보증 기간: 도착일로부터 3개월간 보증됩니다.더 높은 가격 수준에서는 6개월 보증 기간이 더 길어질 수 있습니다.

2. 보증 유형: 품질 문제가 있는 부품을 교체합니다.

3. 아래 사항에 대해서는 보증이 적용되지 않습니다.

* 고객이 주문에 대해 잘못된 정보를 제공합니다.

* 불가항력

* 잘못된 설치 및 작동

* 잘못된 재고 및 유지 관리로 인한 녹
