제품 상세 정보:
결제 및 배송 조건:
|
분류: | 현대 발굴기 스윙 모터 | 부품 이름: | 핀 |
---|---|---|---|
PAH01054 XKAH-01054ARTS 번호: | XKAQ00070 XKAQ-00070 | 모델: | R170W7 R170W7A R200W7 R200W7A |
선행 시간: | 조만간 배달할 수 있는 재고 | 보증: | 6/12 개월 |
강조하다: | R200W7 스윙 모터,XKAQ00070 스윙 모터,R170W7 스윙 모터 |

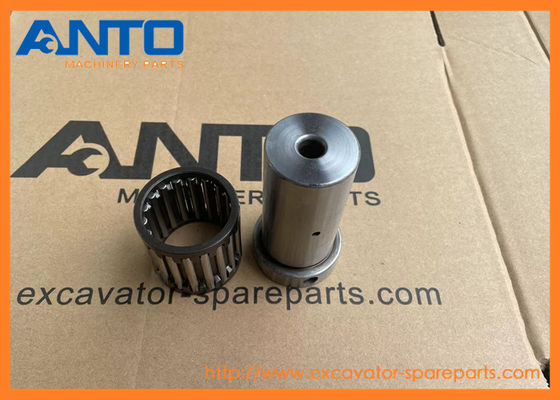

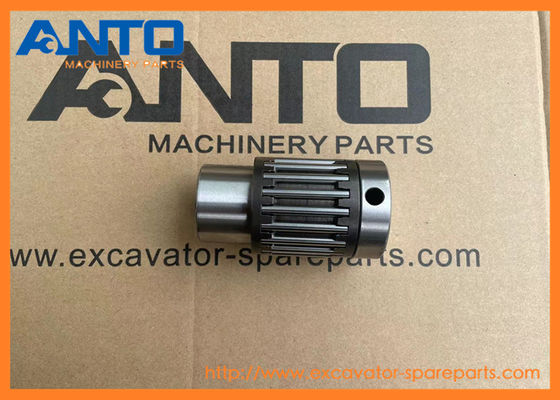

예비 부품 이름 | 핀 |
장비 모델 | R170W7 R170W7A R200W7 R200W7A |
부품 카테고리 | HYUNDAI 굴삭기 스윙 모터 |
예비 부품 상태 | 새 제품, OEM 품질 |
주문 MOQ(PCS, SET) | 1 PCS |
부품 가용성 | 재고 있음 |
배송 리드 타임 | 1-3일 |
1. 위치 결정 기능: 기어박스 내 각 구성 요소의 상대적 위치를 결정하여 조립 정확도를 보장하는 데 사용됩니다. 예를 들어, 유성 기어 변속기 기어박스에서 긴 핀은 고속 저부하 엔드 하우징, 내부 기어 링 및 저속 고부하 엔드 하우징을 미리 배치하여 스토퍼의 열악한 위치 결정 정확도 문제를 방지하고 다른 커넥터의 설치를 용이하게 할 수 있습니다.
2. 토크 전달: 일부 핀은 토크 전달에 참여하여 한 구성 요소에서 다른 구성 요소로 동력을 전달하여 기어박스의 정상적인 작동을 보장할 수 있습니다. 예를 들어, 풍력 발전 기어박스에서 하우징과 기어 링 사이에 설치된 내부 나사산 원통형 핀은 두 구성 요소 간에 토크를 전달하여 기어박스의 동력 전달을 보장할 수 있습니다.
7 SERIES WHEEL EXCAVATOR R170W7 R170W7A R200W7 R200W7A
7-SERIES CRAWLER EXCAVATOR R160LC7 R160LC7A R180LC7 R180LC7A R210LC7 R210LC7A R210LC7H R210NLC7 R210NLC7A R215LC7 R450LC7 R450LC7A R500LC7 R500LC7A RC215C7 RC215C7H RD210-7 RD210-7V RD220-7 RD510LC-7
3904483 핀-도웰 |
100D-7, 110D-7A, 110D-7E, 110D-9, 180DE, 250D-9, 250DE, 33HDLL, 35D-9, 42HDLL, 50D-9, 80D-9, H70, H80, HDF35A-2, HDF50A, HL25C, HL720-3C, HL730-7, HL730-7A, HL730-9, HL730-9A, HL730-9S, HL730-9SB, HL7... |
3950549 핀-피스톤 |
180DE, 250D-9, 250DE, HL770-7A, HL770-9, HL770-9A, HL770-9S, HX330L, HX380L, HX430L, R320LC7A, R320LC9, R330LC9A, R360LC7A, R360LC9, R380LC9A, R380LC9DM, R380LC9MH, R430LC9, R430LC9A |
S491-060252 핀-클레비스 |
35D-9, 35D-9A, 35D-9K, 35D-9S, 60L-7A, DX20, HC25E, HC50E, HDF50-3, HDF80-3, R110-7, R140LC-7, R140W7, R160LC7, R170W7, R180LC7, R200W7, R210LC7, R210NLC7, R250LC7, R25Z-9A, R25Z-9AK, R25Z-9AKCA, R25Z... |
4083244 핀-피스톤 |
HL780-7A, HL780-9, HL780-9S, HL7803A, R450LC7, R450LC7A, R480C9MH, R480LC9, R480LC9S, R500LC7, R500LC7A, R520LC9, R520LC9S, RD510LC-7 |
XKDA-00480 핀 |
R520LC9S |
XKDA-00481 핀 |
R520LC9S |
XKDA-00490 핀 |
R520LC9S |
XKDA-00572 핀 |
R520LC9S |
XKDA-00573 핀 |
R520LC9S |
XKDA-00574 핀 |
R520LC9S |
XKDA-00575 핀 |
R520LC9S |
61QD-00030 핀 WA |
R800LC-9 |
Pos. | 부품 번호 | 수량 | 부품 이름 | 설명 |
*. | @ | [1] | 스윙 모터 ASSY | |
*-2. | 31N6-10180 | [1] | 스윙 감속 기어 | |
1 | XKAQ-00771 | [1] | 케이싱 | |
2 | XKAQ-00331 | [1] | 샤프트-드라이브 | |
2 | XKAQ-00780 | [1] | 샤프트-드라이브 | |
3 | XKAQ-00018 | [1] | 스페이서 | |
5 | XKAQ-00026 | [1] | 베어링-롤러 | |
6 | XKAQ-00032 | [1] | 씰-오일 | |
7 | XKAQ-00029 | [1] | 베어링-롤러 | |
7 | XKAQ-00647 | [1] | 베어링-롤러 | |
8 | XKAQ-00076 | [1] | 플레이트-스러스트 | |
9 | XKAQ-00075 | [1] | 캐리어 2 | |
10 | XKAQ-00074 | [1] | 링-스톱 | |
11 | XKAQ-00284 | [1] | 기어-링 | |
11 | XKAQ-00779 | [1] | 기어-링 | |
12 | XKAQ-00072 | [4] | 핀-노크 | |
13 | XKAQ-00781 | [1] | 기어-피니언 | |
14 | XKAQ-00071 | [6] | 와셔-스러스트 | |
15 | XKAQ-00023 | [3] | 기어-플래닛 2 | |
16 | XKAQ-00070 | [3] | 핀 | INCL 23 |
17 | XKAQ-00048 | [6] | 핀-스프링 | |
18 | XKAQ-00011 | [1] | 기어-선 2 | |
19 | XKAQ-00015 | [1] | 캐리어 1 | |
20 | XKAQ-00057 | [3] | 플레이트-사이드 1 | |
21 | XKAQ-00019 | [3] | 핀 1 | |
22 | XKAQ-00030 | [3] | 케이지-니들 | |
N23. | XKAQ-00533 | [3] | 부싱 2 | |
24 | XKAQ-00025 | [3] | 기어-플래닛 1 | |
25 | XKAQ-00292 | [1] | 와셔-락 | |
26 | XKAQ-00068 | [1] | 플레이트-사이드 3 | |
27 | XKAQ-00010 | [1] | 기어-선 1 | |
29 | XKAQ-00049 | [1] | 플러그 | |
30 | XKAQ-00066 | [2] | 플러그 | |
31 | XKAQ-00065 | [12] | 볼트-소켓 | |
34 | XKAQ-00031 | [1] | 플레이트-커버 | |
35 | XKAQ-00064 | [8] | 볼트-육각 | |
36 | XKAQ-00043 | [1] | 플레이트-락 | |
37 | XKAQ-00042 | [2] | 볼트-육각 | |
38 | XKAQ-00041 | [3] | 링-스톱 | |
39 | XKAQ-00040 | [3] | 플레이트-사이드 2 | |
*-1. | @ | [1] | 스윙 모터 유닛 | 4110 참조 |
N. | @ | [AR] | 미공급 부품 |
1. 보증 기간: 도착일로부터 3개월 보증. 더 높은 가격 수준으로 6개월의 더 긴 보증 기간을 제공할 수 있습니다.
2. 보증 유형: 품질 문제가 있는 부품 교체.
3. 아래 사항에 대해서는 보증이 유효하지 않습니다.
* 고객이 주문에 대한 잘못된 정보를 제공합니다.
* 불가항력
* 잘못된 설치 및 작동
* 잘못된 재고 및 유지 관리로 인한 녹
* 기어 구성 요소용 강력한 판지 또는 나무 상자. 기어박스 조립용 나무 상자
* 배송 방법: 해상, 현지 국제 공항으로 항공, DHL TNT FEDEX와 같은 특급 배송
