제품 상세 정보:
결제 및 배송 조건:
|
| 범주: | 굴삭기 최종 드라이브 기어 | 기계 모델: | SH200 |
|---|---|---|---|
| 부품명: | SH200 드라이브 허브 | 재료: | 단조, 강철 |
| 보증: | 3-6 개월 | 패키지: | 표준 수출 상자 |
| 강조하다: | 수미토모 SH200 최종 드라이브 허브,발굴기 최종 구동 기어 하우징,수미토모 발굴기 최종 드라이브 부품 |
||

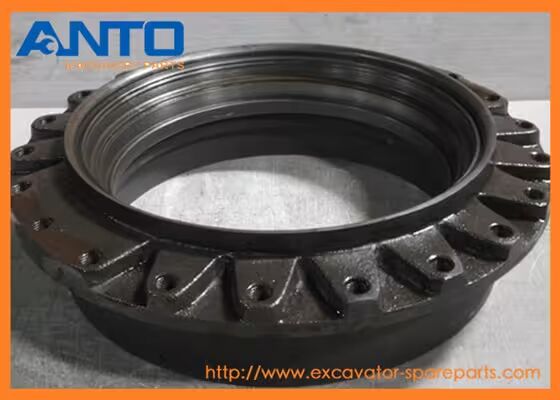

160094A1 및 160144A1은 Case, Link-Belt 및 Sumitomo 중장비(예: SH200 굴삭기)용 최종 구동 부품 세트입니다. 이 부품들은 주행 구동 기어박스에서 함께 작동하여 언더캐리지에 토크를 전달합니다.
특성: 헤비 듀티 최종 구동 장치는 재정비 및 재사용을 위해 설계되었습니다. 최종 구동 장치에는 다음 기어 부품이 포함됩니다: 선 기어, 유성 기어, 캐리어, 링 기어, 허브, 모터 하우징, 니들 베어링, 롤러 베어링, 씰.
| 부품명 | SH200 최종 구동 허브 |
| 장비 | SH200 굴삭기 |
| 카테고리 | 굴삭기 최종 구동 |
| 품목 상태 | 신품 |
| 적용 | 교체 |
| 재질 | 강철 |
| 가공 | 주조 |
| MOQ | 1개 |
| J918776 기어 |
| 2555, PX190, 420, PX215, 420 TIER 3, PX240, 620, 625, 2166, 2188, 2366, 2377, 2388, 2577, 2588, CX330, 6TAA-8304 275HP, 6TAA-8304 305HP, CPX420, 6TAA-9004 350HP, CPX610, CPX620, STEIGER 280, STEIGER 3... |
| J905427 기어 |
| 5140, 688BCK, PX190, 5150, 1666, PX215, 420 TIER 3, CX240, PX240, 5230, 1680, 5240, 5250, 855D, 1688, 1800, 2144, 2166, 688C, 2188, 1822, 2344, 750K, 2366, W14B, 1844, 2377, W14C, 2388, 2022, 2044, 25... |
| J918777 기어 |
| 2555, 7130, PX190, 420, MX210, 721B, 821B, MX180, 721C, 821C, 2166, 2188, MX220, PX215, 2366, 2377, MX230, SPX4260, 2388, 7140, 7150, MX200, 7220, PX240, 885, 9040B, 7230, 9045B, 7240, 7250, 8910, 892... |
| J931387 기어 |
| 586E, 580L, 85XT, 2144, 621B, 570LXT, 90XT, 580SL, 585E, 888, 584E, 9030B, 590SL, 9020B, 95XT, 9010B, 590L |
| J931379 기어 |
| 721C, 821C, 8910, 2166, 8920, 721B, 2188, 9040B, 8930, 821B, 9045B, 8940, MX180, 885, 7240 |
| 160520A1 기어 |
| CX210LR, 9020B, CX160B, CX160C, CX160D LC, CX210B, CX210C LC, 9030B, CX225SR, CX210N, CX210C LR, CX210D LC LR, CX210BNLC, CX210C NLC, CX210D NLC, CX160, CX235C SR, CX210 |
| 160145A1 기어 휠 |
| 9040B, 9030B |
| 위치 | 부품 번호 | 수량 | 부품명 | 비고 |
| . . | 160142A1 | [1] | 감속기 | SUM 변속기 어셈블리 - 트랙 구동 모터 제외, 포함: 참조 1 - 6 |
| . . | 160146A1 | [1] | 기어 휠 | SUM 캐리어 어셈블리 A - 유성 기어; 참조 1 - 6 포함 |
| 1 | 160094A1 | [1] | 기어 휠 | SUM 캐리어 A - 유성 기어 |
| 2 | 160004A1 | [3] | 선 기어 | SUM 기어 - 유성 |
| 3 | 160278A1 | [3] | 베어링, 니들, 30mm ID x 40mm OD x 19.8mm W | SUM 니들 - 베어링 |
| 4 | 160029A1 | [3] | 대형 핀 | SUM 샤프트 - 기어 |
| 5 | 160291A1 | [6] | 스러스트 와셔 | SUM 와셔 - 스러스트 |
| 6 | 160109A1 | [2] | 핀, 롤 | SUM 핀 - 롤, 특수 |
| . . | 160144A1 | [1] | 홀더 | SUM 캐리어 어셈블리 B - 유성 기어, 160144A1 대체, 캐리어 어셈블리 B (164714A1 대체), 포함: 참조 7 - 12 |
| 7 | 160095A1 | [1] | 기어 휠 | SUM 캐리어 B - 유성 기어 |
| 8 | 160005A1 | [4] | 선 기어 | SUM 기어 - 유성 |
| 9 | 160273A1 | [4] | 니들 베어링, 35mm ID x 51mm OD x 24.8mm W | SUM 베어링 - 롤러 |
| 10 | 160030A1 | [4] | 샤프트 | SUM - 기어 |
| 11 | 160043A1 | [3] | 스러스트 와셔 | SUM 와셔 - 스러스트 |
| 12 | 160098A1 | [4] | 핀, 롤 | SUM 핀 - 롤, 특수 |
| . . | 160145A1 | [1] | 기어 휠 | SUM 캐리어 어셈블리 C - 유성 기어, 포함: 참조 13 - 20 |
| 13 | 160207A1 | [1] | 홀더 | SUM 캐리어 C - 유성 기어 |
| 14 | 160010A1 | [4] | 선 기어 | SUM 기어 - 유성 |
| 15 | 160326A1 | [68] | 롤러 | SUM 니들 - 베어링 |
| 16 | 160031A1 | [4] | 샤프트 | SUM - 기어 |
| 17 | 160037A1 | [4] | 부싱 | SUM 레이스 - 베어링 |
| 18 | 160093A1 | [8] | 칼라 | SUM - 니들 유지 |
| 19 | 160044A1 | [8] | 스러스트 와셔 | SUM 와셔 - 스러스트 |
| 20 | 160099A1 | [4] | 핀, 롤 | SUM 핀 - 롤, 특수 |
| 21 | 160007A1 | [1] | 피니언 | SUM 기어 - 구동 |
| 22 | 160038A1 | [1] | 플레이트, 스러스트 | SUM 플레이트 - 스러스트 |
| 23 | 160008A1 | [1] | 선 기어 | SUM 기어 B - 선 |
| 24 | 160009A1 | [1] | 선 기어 | SUM 기어 C - 선 부품 번호 대체: 155283A1 |
| 25 | 155643A1 | [1] | 링, 스냅 | SUM 링 - 스냅 |
| 26 | NSS | [1] | 별도 판매 안 함 | CON 플랜지 - 최종 구동 변속기 |
| 27 | 156144A1 | [2] | 베어링, 볼, 240mm ID x 310mm OD x 32mm W | SUM 베어링 - 볼 |
| 28 | NSS | [1] | 별도 판매 안 함 | CON 하우징 - 베어링 |
| 29 | 160223A1 | [1] | 심 키트 | SUM 키트 - 심 |
| 30 | 160104A1 | [4] | 핀 | SUM - 더블 핀 |
| 31 | 863-16090 | [4] | 육각 소켓 나사, M16 x 90mm, Cl 12.9 | SUM 볼트 - 육각 소켓, 16-2.0 x 90 mm, 클래스 12.9 부품 번호 대체: 2465671 |
| 32 | 863-18055 | [16] | 육각 소켓 나사, M18 x 55mm, Cl 12.9 | SUM 볼트 - 육각 소켓, 18-2.5 x 55 mm, 클래스 12.9 부품 번호 대체: 108R018Z055N |
| 33 | 156338A1 | [4] | 플레이트 | SUM - 잠금 |
| 34 | 160006A1 | [1] | 피니언 | SUM 기어 - 링 |
| . . | 160575A1 | [1] | 씰 키트 | SUM 키트 - 씰, 160224A1 대체, 씰 키트, 포함: 참조 35 및 36 |
| 35 | 155299A1 | [1] | 씰 | SUM - 페이스 부품 번호 대체: LE01126 |
| 36 | 155183A1 | [1] | 오링 | SUM - 씰 |
| 37 | 156200A1 | [16] | 볼트, M14 x 95mm | SUM 볼트 - 육각 소켓, 14-2.0 x 95 mm |
| 38 | 155647A1 | [3] | 코터 핀 | SUM 핀 - 더블 핀 |
| 39 | 160220A1 | [1] | 부품 세트 | SUM 키트 - 스러스트 플레이트 |
| 40 | 160325A1 | [1] | 커버 | SUM - 최종 구동 변속기 |
| 41 | 863-10020 | [16] | 육각 소켓 나사, M10 x 20mm, Cl 12.9 | CAS 볼트 - 육각 소켓, 10-1.5 x 20 mm, 클래스 12.9 |
| 42 | 151033A1 | [3] | 플러그 | SUM - 육각 소켓, 특수 |
| 43 | 151026A1 | [1] | 플러그 | SUM - 포트 |
| 44 | 151022A1 | [1] | 플러그 | SUM - 육각 소켓, 특수 |
| 45 | 892-10016 | [4] | 잠금 와셔, M16 | SUM 와셔 - 잠금, 16 mm |
| 46 | 155578A1 | [1] | 핀 | SUM - 더블 핀 |
| 47 | 160002A1 | [1] | 커플링 | SUM - 구동 모터 부품 번호 대체: 155257A1 |
| 48 | 738-1650 | [1] | 잠금 핀, M6 x 50, 슬롯형 | CAS 핀 - 롤, 6 x 50 mm |
1. 보증 기간: 도착일로부터 3개월 보증. 더 높은 가격 수준으로 6개월 보증 기간 연장 가능.
2. 보증 유형: 품질 문제가 있는 부품 교체.
3. 다음의 경우 보증이 유효하지 않습니다.
* 고객이 주문에 대한 잘못된 정보를 제공한 경우
* 불가항력
* 잘못된 설치 및 작동
* 잘못된 보관 및 유지보수로 인한 녹 발생
* 기어 부품용 튼튼한 상자 또는 나무 상자. 기어박스 어셈블리용 나무 상자
* 배송 방법: 해상, 현지 국제 공항으로 항공, DHL TNT FEDEX와 같은 특송
