제품 상세 정보:
결제 및 배송 조건:
|
| 분류: | 전기 부분; 배터리 및 배선 | 기계 모델: | 336d 336d L 336d Ln |
|---|---|---|---|
| 적용: | 발굴기 | 제품 이름: | 배선 배열 |
| 부문 번호: | 342-3063 3423063 | 포장: | 표준 수출 카튼 |
| 강조하다: | 336DL 배선 배열,336D 발굴기 배선 배선,342-3063 와이어링 하번 |
||

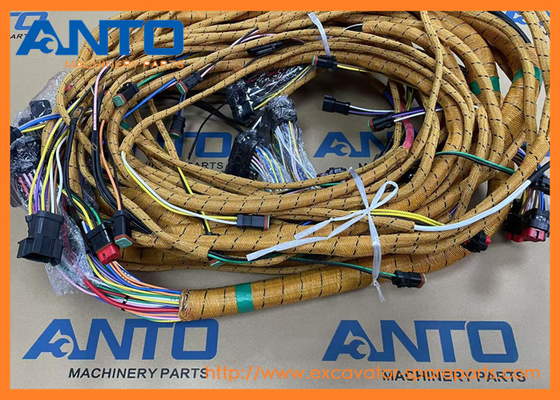

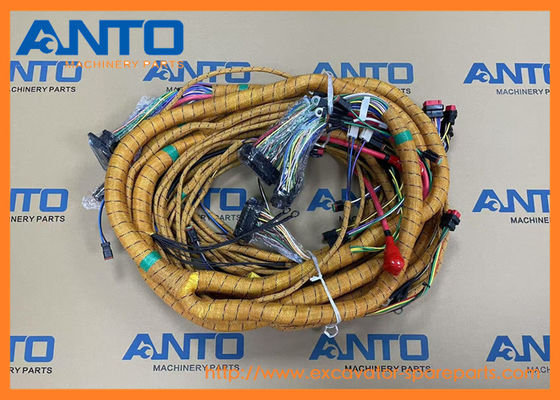

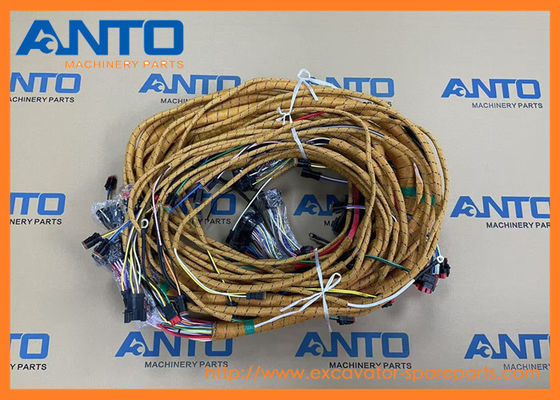

| 이름 | 배선 배열 |
| 부품 번호 | 342-3063 |
| 기계 모델 | 336D 336D L 336D LN |
| 분류 | 전기 부품 |
| 선행 시간 | 1 ~ 3 일 |
| 품질 | 새 제품, OEM 품질 |
| MOQ | 1 PCS |
| 운송수단 | 해상/공항, DHL FEDEX UPS TNT EMS |
| 포장 | 요청 또는 표준 포장 |
EXCAVATOR 336D 336D L 336D LN C.at.erp.illar
| 2594887 배선용 하네스 |
| 3D LR, 312D, 312D L, 312D2, 312D2 L, 313D2 LGP, 315D L, 318D2 L, 319D, 319D L, 319D LN, 320D, 320D FM, 320D L, 320D LN, 320D2, 320D2 L, 323D L, 323D LN, 323D SA, 324D, 324D FM, 324D FM LL, 324D L, ... |
| 4190841 엔진으로서의 전구 |
| 140M, 140M 2, 160M, 160M 2, 2290, 2390, 2391, 2491, 2590, 330C, 330C FM, 330C L, 330C MH, 330D, 330D FM, 330D L, 330D MH, 336D, 336D L, 336D LN, 336D2, 336D2 L, 340D L, 340D2 L, 511, 521, 521B, 522, 5... |
| 2358202 기계용 하스네스 |
| 160M, 2290, 2390, 2391, 2491, 2590, 330D, 330D FM, 330D L, 330D LN, 330D MH, 336D, 336D L, 336D LN, 511, 521, 522, 532, 541, 551, 552, 627G, 637D, 637E, 637G,CX31... |
| 2153249 엔진으로서의 전구 |
| 12H, 140M, 140M 2, 160M, 2290, 2390, 2391, 2491, 2590, 330C, 330C FM, 330C L, 330C MH, 330D, 330D FM, 330D L, 330D LN, 330D MH, 336D, 336D L, 336D LN, 340D L, 511, 521, 521B, 522, 522B, 532, 541, 541 ... |
| 3239140 엔진으로서의 하스네스 |
| 140M, 140M 2, 160M, 160M 2, 2290, 2390, 2391, 2491, 2590, 330D, 330D FM, 330D L, 330D MH, 336D, 336D L, 336D LN, 336D2, 336D2 L, 340D L, 340D2 L, 511, 521, 521B, 522, 522B, 532, 541, 541 2, 551, 552, ... |
| 3669313 센서로서의 하네스 |
| 311D LRR, 311F LRR, 312D, 312D L, 312D2, 314D CR, 314D LCR, 315D L, 318D2 L, 319D L, 319D LN, 320D, 320D L, 320D LN, 320D LRR, 320D RR, 321D LCR, 323D L, 323D LN, 323D SA, 324D, 324D L, 324D LN, 325D,... |
| 2510580 하네스 AS-CONSOLE |
| 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR, 3D LR,320D... |
| 3366095 조명용 하네스 |
| 312D, 312D L, 315D L, 319D LN, 320D, 320D L, 320D LRR, 320D RR, 323D LN, 323D SA, 324D L, 329D, 329D LN, 336D LN, 345D L, 345D L |
| 2457821 히터 및 에어컨용 하네스 |
| 320D L, 323D L, 324D, 324D L, 324D LN, 325D, 325D L, 325D MH, 326D L, 328D LCR, 329D, 329D L, 329D L, 329D LN, 330D, 330D L, 330D LN, 330D MH, 336D, 336D L, 336D L, 336D LN, 336D2, 336D2 L, 340D L, 340D2 L, 345C |
| 포지션 | 제1부 | Qty | 부품 이름 | 의견 |
| 1 | 2G-8767 | [2] | 세탁기 (10.5X60X3-MM THK) | |
| 2 | 3S-2093 | [42] | 띠 케이블 | |
| 3 | 4N-0205 | [1] | SPACER (0.42X0.75X0.6-IN THK) | |
| 4 | 5I-8270 | [1] | 커버 배터리 | |
| 5 | 6G-2256 | [2] | CLAMP | |
| 6 | 6G-2263 | [2] | SPACER (10.5X19X28.5-MM THK) | |
| 7 | 6W-6005 | [1] | 배터리 다운 | |
| 8 | 7I-2673 | [1] | 띠 케이블 | |
| 9 | 7K-1181 | [21] | 띠 케이블 | |
| 10 | 7Y-8165 | [2] | GROMMET | |
| 11 | 087-4587 | [1] | GROMMET | |
| 12 | 091-9035 | [1] | SPACER (11X25X20-MM THK) | |
| 13 | 107-8618 | [1] | 센서 GP-온도 (환경) | |
| 102-8803 | [1] | KIT-RECEPTACLE (3-PIN) | ||
| (수제품 및 빗자루를 포함합니다.) | ||||
| 8T-8729 | [3] | PIN 연결기 (16-GA~18-GA) | ||
| 112-4550 E | SLEEVE (31cm) | |||
| 14 | 111-4836 | [9] | CLIP | |
| 15 | 111-4837 | [11] | CLIP | |
| 16 | 111-4838 | [17] | CLIP | |
| 17 | 111-4839 | [16] | 띠 | |
| 18 | 116-0118 | [14] | CLIP | |
| 19 | 128-8886 | [1] | 바닥에 있는 줄기 | |
| 20 | 130-1433 | [1] | SPACER (11X25X17-MM THK) | |
| 21 | 134-3344 | [1] | 스트랩 AS | |
| 22 | 204-2281 | [1] | 띠 케이블 | |
| 23 | 170-6929 | [1] | CABLE AS | |
| 5P-0761 E | 케이블 (00-GA, RED) | |||
| 9G-0002 | [1] | 코버 AS-TERMINAL (붉은색) | ||
| 8L-8413 | [1] | 줄무늬 케이블 (백색) | ||
| 9G-0005 | [1] | 코버 AS-TERMINAL (검은색) | ||
| 8L-8413 | [1] | 줄무늬 케이블 (백색) | ||
| 8C-5918 | [1] | 터미널 아스 배터리 (네거티브) | ||
| 1M-6119 | [1] | BOLT (5/16-18X1.375-IN) | ||
| 1M-6120 | [1] | NUT (5/16-18-THD) | ||
| 8T-9756 | [1] | 터미널 배터리 (긍정적) | ||
| 1M-6119 | [1] | BOLT (5/16-18X1.375-IN) | ||
| 1M-6120 | [1] | NUT (5/16-18-THD) | ||
| 24 | 204-1611 | [1] | 벨트 (DUAL) | |
| 25 | 204-1673 | [2] | 띠 케이블 | |
| 26 | 238-2501 | [1] | KNOB | |
| 27 | 238-2528 | [1] | ROD | |
| 28 | 251-0153 | [1] | 브래킷 AS | |
| 29 | 259-5127 | [1] | CABLE AS | |
| 1S-7251 | [2] | 터미널 케이블 (00-GA, 1/2-IN 스크루) | ||
| 5P-0761 E | 케이블 (00-GA, RED) | |||
| 8N-0869 | [1] | 커버 터미널 (붉은색) | ||
| 301-0091 | [1] | 커버 터미널 (붉은색) (JUNCTION BLOCK) | ||
| 30 | 259-5128 | [1] | CABLE AS | |
| 1S-7251 | [1] | 터미널 케이블 (00-GA, 1/2-IN 스크루) | ||
| 5P-0761 E | 케이블 (00-GA, RED) | |||
| 9G-0004 | [1] | 커버 AS-TERMINAL (붉은) ((배터리) | ||
| 8L-8413 | [1] | 줄무늬 케이블 (백색) | ||
| 8C-5917 | [1] | 터미널 배터리 (긍정적) | ||
| 1M-6119 | [1] | BOLT (5/16-18X1.375-IN) | ||
| 1M-6120 | [1] | NUT (5/16-18-THD) | ||
| 301-0091 | [1] | 커버 터미널 (붉은색) (JUNCTION BLOCK) | ||
| 31 | 259-5130 | [1] | 브래킷 AS | |
| 32 | 259-5132 | [1] | 브래킷 AS | |
| 33 | 259-5206 | [1] | 브래킷 AS | |
| 34 | 263-9574 | [2] | 배터리 (12-볼트, 유지보수 무료) | |
| 35 | 291-7780 | [1] | 브래킷 AS | |
| 36 | 306-8526 | [1] | GROMMET | |
| 37 | 306-8803 | [1] | 브래킷 AS | |
| 38 | 336-6305 | [1] | 브래킷 AS | |
| 39 | 336-6307 | [1] | 브래킷 AS | |
| 40 | 336-6309 | [2] | GROMMET | |
| 41 | 342-3063 | [1] | 셔시로서의 허리 | |
| 102-8802 | [4] | KIT-RECEPTACLE (2-PIN) | ||
| 102-8803 | [3] | KIT-RECEPTACLE (3-PIN) | ||
| 102-8804 | [1] | KIT-RECEPTACLE (4-PIN) | ||
| 102-8806 | [1] | KIT-RECEPTACLE (8-PIN) | ||
| (모든 레시피 키트에는 레시피 AS와 빗이 포함되어 있습니다.) | ||||
| 8T-8729 | [8] | PIN 연결기 (16-GA~18-GA) | ||
| 8T-8730 | [54] | 소켓 커넥터 (16-GA ~ 18-GA) | ||
| 3S-2093 | [32] | 띠 케이블 | ||
| 3T-4688 | [1] | 터미널 링 (4-GA, 7/16-IN 스크루) | ||
| 9X-0196 | [2] | 터미널 AS (16-GA) | ||
| 7Y-3962 | [1] | 터미널 총알 (남자) | ||
| 7Y-3963 | [1] | 터미널 총알 (여성) | ||
| 8N-1547 | [1] | 소켓 커넥터 (6-GA) | ||
| 8T-8737 | [167] | 플러그-시얼 | ||
| 8T-8827 | [2] | 부트 (붉은) | ||
| 110-8769 | [1] | WIRE AS (16-GA) | ||
| 103-2529 E | 튜브 (80cm) | |||
| 9W-0852 | [17] | PIN 연결기 (14-GA ~ 16-GA) | ||
| 9W-0844 | [13] | 소켓 커넥터 (14-GA ~ 16-GA) | ||
| 116-0126 | [1] | 하우징 플러그 | ||
| 116-0128 | [2] | SEAL | ||
| 116-0255 | [2] | 터미널 블레이드 (10-GA ~ 20-GA) | ||
| 119-3662 BE | 튜브 열 수축 (10.85-MM DIA) | |||
| 121~1038년 | [1] | 주거용 레시피 | ||
| 121~1039년 | [1] | 터미널 (남자) | ||
| 125-7874 BE | 튜브 열 수축 (5.72-MM DIA) | |||
| 125-7875 BE | 튜브 열 수축 (7.44-MM DIA) | |||
| 9X-3402 | [120] | 소켓 커넥터 (16-GA ~ 18-GA) | ||
| -아니면... | ||||
| 126~1768년 | [120] | 소켓 커넥터 (14-GA ~ 16-GA) | ||
| 126~1768년 | [10] | 소켓 커넥터 (14-GA ~ 16-GA) | ||
| 127-5483 | [1] | 플러그 AS-CONNECTOR (1-PIN) | ||
| 9G-4343 | [3] | 터미널 링 (4-GA, 1/4-IN 스크루) | ||
| 5P-3454 | [1] | 터미널 링 (4-GA, 5/16-IN 스크루) | ||
| 9G-4336 | [1] | 터미널 링 (4-GA, 3/8-IN 스크루) | ||
| 2L-8049 | [1] | 터미널 링 (6-GA, NO. 10 스크루) | ||
| -아니면... | ||||
| 2L-8057 | [1] | 터미널 링 (8-GA, NO. 10 스크루) | ||
| 2L-8050 | [2] | 터미널 링 (6-GA, 1/4-IN 스크루) | ||
| -아니면... | ||||
| 2L-8058 | [2] | 터미널 링 (8-GA, 1/4-IN 스크루) | ||
| 2L-8069 | [1] | 터미널 링 (2-GA~10-GA, 3/8-IN 스크루) | ||
| 2L-8075 | [4] | 터미널 링 (14-GA ~ 16-GA, NO. 8 스ikulu) | ||
| 2L-8079 | [1] | 터미널 링 (14-GA ~ 16-GA, 3/8-IN 스크루) | ||
| 134-3297 | [1] | SEAL | ||
| 9X-3401 | [58] | PIN 연결기 (16-GA~18-GA) | ||
| 176-9299 | [2] | KIT-RECEPTACLE (3-PIN) | ||
| (각개에는 레시피와 빗이 포함됩니다) | ||||
| 153-2620 | [1] | 플러그 AS-CONNECTOR (54-PIN, BLACK) | ||
| 163-6759 | [1] | SEAL | ||
| 153-2630 | [1] | 플러그 AS-CONNECTOR (54-PIN, 브라운색) | ||
| 163-6759 | [1] | SEAL | ||
| 155-2260 | [2] | 키트 연결 플러그 (3-PIN) | ||
| 155-2270 | [20] | 키트 연결 플러그 (2-PIN) | ||
| 155-2271 | [1] | 키트 연결 플러그 (4-PIN) | ||
| (각 플러그 키트에는 플러그 AS, 윙 및 인터페이스 밀폐가 포함되어 있습니다.) | ||||
| 160-7689 | [1] | 플러그 AS-CONNECTOR (70-PIN) | ||
| 159-9322 | [1] | SEAL-O-RING | ||
| 163-6637 | [1] | 접수기 연결기 (54 핀, 검은색) | ||
| 174-3016 | [2] | 플러그 AS-CONNECTOR (3-PIN) | ||
| 197-4385 | [1] | 다이오드 | ||
| 230-4009 | [2] | 플러그 AS-CONNECTOR (12-PIN) | ||
| (모든 것을 포함) | ||||
| 264-7034 | [1] | SEAL-CONNECTOR | ||
| 230~4011 | [8] | 플러그 AS-CONNECTOR (2-PIN) | ||
| (모든 것을 포함) | ||||
| 264-7029 | [1] | SEAL-CONNECTOR | ||
| 230~4013 | [4] | 플러그 AS-CONNECTOR (3-PIN) | ||
| (모든 것을 포함) | ||||
| 264-7030 | [1] | SEAL-CONNECTOR | ||
| 230~5010 | [2] | 플러그 AS-CONNECTOR (6-PIN) | ||
| (모든 것을 포함) | ||||
| 264-7032 | [1] | SEAL-CONNECTOR | ||
| 231-2295 | [1] | 플러그 AS-CONNECTOR (8-PIN) | ||
| 264-7033 | [1] | SEAL-CONNECTOR | ||
| 243-4505 | [1] | 리셉터 (Receptacle) AS-CONNECTOR (2-PIN) | ||
| 243-4506 | [2] | 리셉터 (Receptacle) AS-CONNECTOR (3-PIN) | ||
| 243-4508 | [2] | 리셉터 (Receptacle) AS-CONNECTOR (6-PIN) | ||
| 243-4509 | [1] | 리셉터 (Receptacle) A-CONNECTOR (8-PIN) | ||
| 243-4510 | [2] | 리셉터 (Receptacle) AS-CONNECTOR (12-PIN) | ||
| 42 | 342-3064 | [1] | CABLE AS | |
| 1S-7251 | [1] | 터미널 케이블 (00-GA, 1/2-IN 스크루) | ||
| 030-1706 | [1] | 터미널 링 (00-GA, 1/4-IN 스크루) | ||
| 159-8049 E | 케이블 (00-GA, RED) | |||
| 301-0091 | [2] | 커버 터미널 (붉은) | ||
| 43 | 342-3065 | [1] | CABLE AS | |
| 1S-7252 | [1] | 터미널 케이블 (00-GA, 3/8-IN 스크루) | ||
| 9G-0003 | [1] | 커버 AS-TERMINAL (블랙) | ||
| 8L-8413 | [1] | 줄무늬 케이블 (백색) | ||
| 9G-8909 | [1] | 커버 터미널 (검은) | ||
| 8T-9757 | [1] | 터미널 아스 배터리 (네거티브) | ||
| 159-8050 E | 케이블 (00-GA, 검정색) | |||
| 44 | 132-5789 | [9] | CLIP (레드더) | |
| 45 | 148-5018 | [1] | GROMMET | |
| 46 | 4K-8864 | [2] | CLIP (LOOP) | |
| 47 | 4P-7428 | [2] | CLIP (레드더) | |
| 48 | 5C-7261 M | [1] | NUT (M8X1.25-THD) | |
| 49 | 5C-7883 M | [4] | 볼트 소켓 헤드 (M6X1X16-MM) | |
| 50 | 5I-8748 | [1] | SPACER (11X18X5-MM THK) | |
| 51 | 5P-4116 | [2] | 세탁하기 어려운 (8.8X20.5X2-MM THK) | |
| 52 | 5P-8439 | [1] | GROMMET | |
| 53 | 6K-8178 | [1] | CLIP (LOOP) | |
| 54 | 7X-2548 M | [1] | BOLT (M12X1.75X16-MM) | |
| 55 | 7X-2621 M | [1] | BOLT (M10X1.5X12-MM) | |
| 56 | 350-8388 | [1] | SPACER (11X25X65-MM THK) | |
| 57 | 8M-2770 | [1] | CLIP (LOOP) | |
| 58 | 8T-1889 | [1] | CLIP (SLOT) | |
| 59 | 8T-1890 | [1] | CLIP (TAB) | |
| 60 | 8T-4121 | [69] | 세탁하기 힘든 (11X21X2.5-MM THK) | |
| 61 | 8T-4133 M | [1] | NUT (M10X1.5-THD) | |
| 62 | 8T-4136 M | [18] | 볼트 (M10X1.5X25-MM) | |
| 63 | 8T-4137 M | [20] | BOLT (M10X1.5X20-MM) | |
| 64 | 8T-4172 M | [1] | 볼트 (M10X1.5X80-MM) | |
| 65 | 8T-4182 M | [1] | BOLT (M10X1.5X45-MM) | |
| 66 | 8T-4191 M | [11] | BOLT (M10X1.5X16-MM) | |
| 67 | 8T-4195 M | [4] | BOLT (M10X1.5X30-MM) | |
| 68 | 8T-4196 M | [1] | BOLT (M10X1.5X35-MM) | |
| 69 | 8T-4199 M | [1] | BOLT (M8X1.25X12-MM) | |
| 70 | 8T-4223 | [1] | 세탁하기 힘든 (13.5X25.5X3-MM THK) | |
| 71 | 8T-4226 | [1] | 래셔 플래티드 (10.5X45X3-MM THK) | |
| 72 | 8T-5005 M | [1] | BOLT (M10X1.5X70-MM) | |
| 73 | 8T-6466 M | [1] | 볼트 (M10X1.5X60-MM) | |
| 74 | 9W-0742 Y | [1] | BLOCK GP-JUNCTION (배터리) | |
| 75 | 9X-8256 | [4] | 세탁기 (6.6X12X2-MM THK) | |
| B | 필요에 따라 사용 | |||
| E | 센티미터별 순서 | |||
| M | 메트릭 부분 | |||
| Y | 별도의 삽화 |
1 수압 부품: 수압 펌프, 주 밸브, 수압 실린더, 최종 드라이브, 여행 모터, 스윙 기계, 스윙 모터 등
2 엔진 부품: 엔진 기단, 피스톤, 피스톤 링, 실린더 블록, 실린더 헤드, 캔크 샤프트, 터보 충전기, 연료 주입 펌프, 시작 모터 및 대전기 등
3 하차 부품: 트랙 롤러, 캐리어 롤러, 트랙 링크, 트랙 신발, 스프록트, 아이들러 및 아이들러 쿠션 등
4 객실 부품: 운영자 객실, 전선 배열, 모니터, 컨트롤러, 좌석, 문 등
5 냉각 부품: 라디에이터, 에어컨, 압축기, 후 냉각기 등
6 다른 부품: 서비스 키트, 스윙 서클, 모터 후드, 스윙 관절, 연료 탱크, 필터, 붐, 팔, 버킷 등
